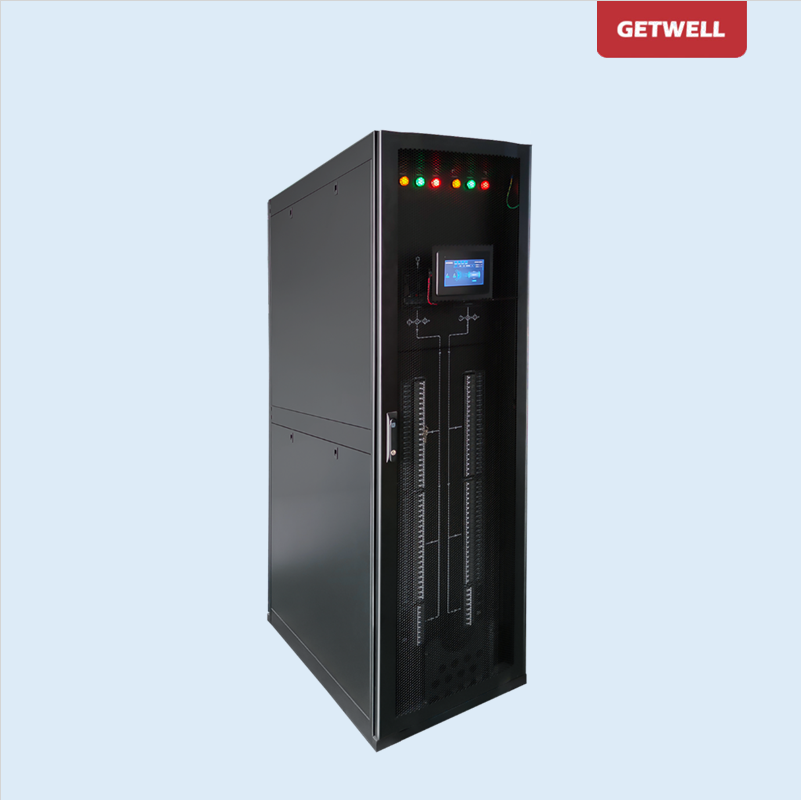

GPM8-i智能精密配电柜

GETWELL格纬尔二代智能配电监控系统是在1代配电监控系统的基础上创新、升级、增加扩展研发的新一代智能配电系统。我们在此将配电的监控功能做到极致！以此回馈于一直以来支持本公司配电事业发展的老客户！本系统可广泛应用于数据中心机房列头配电柜，楼盘层间配电分配箱，学校宿舍管理配电箱，网红直播基地直播间总配电系统，通讯基站配电分箱等场所。

采用该系统的智能配电柜是综合采集所有能源数据的格纬尔2代智能精密配电柜。为终端能源监测系统提供高精度测量数据。通过显示单元，实时反映电能质量数据。并通过数据通讯上传至后台环境控制系统。亦可通过TCP网络架构采用远程网络协议达到对整个配电系统的实时监控和运行质量的有效管理及智能评估和控制。 帮助用户优化终端用电需求配备，加强能耗管理，提高单位运行效率，为实现全方位节能减排，及使用绿色能源提供可靠保障。

GETWELL格纬尔二代智能配电柜主要用于电信、金融、政府及 IT 等 IDC 数据中心或工业企业等重要客户，为网络设备及服务器等重要设备提供稳定的电力分配、回路保护、能耗计量、安全 管理、接地监测、远程控制等功能，用于供电可靠性要求高，电力电能需要不间断供电的领域。

产品组成

本产品由两大部分部分组成：采集显示硬件和监控管理软件系统

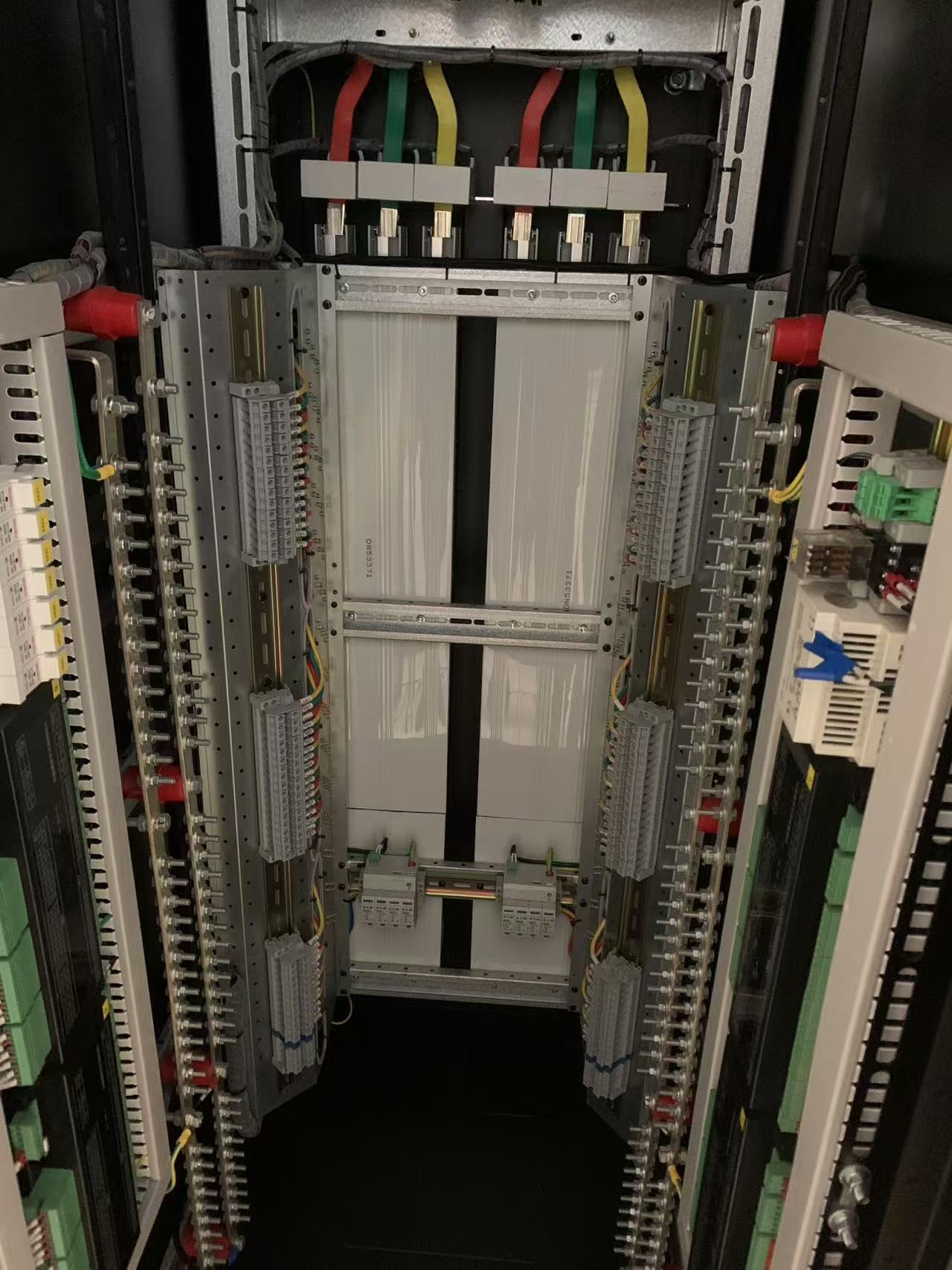

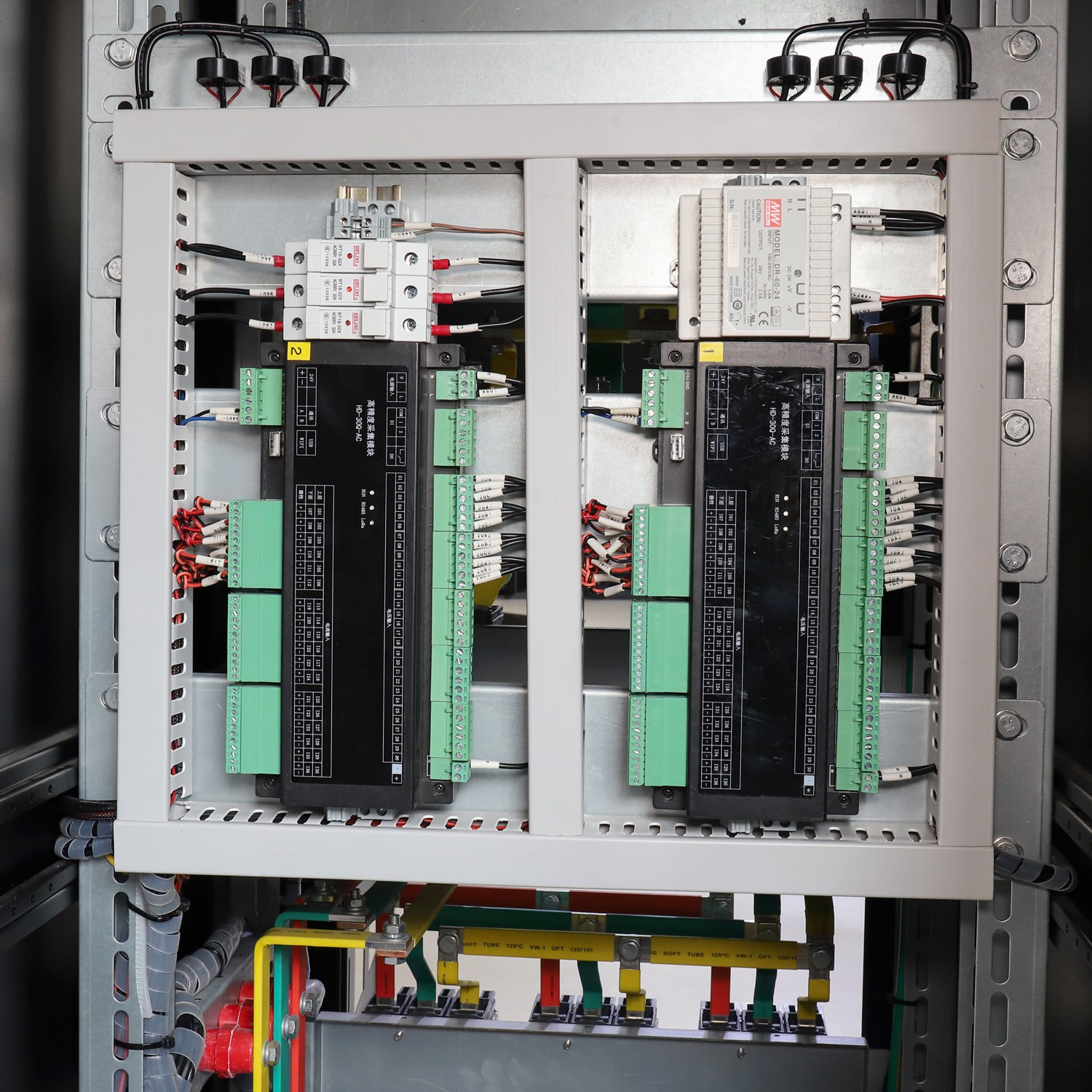

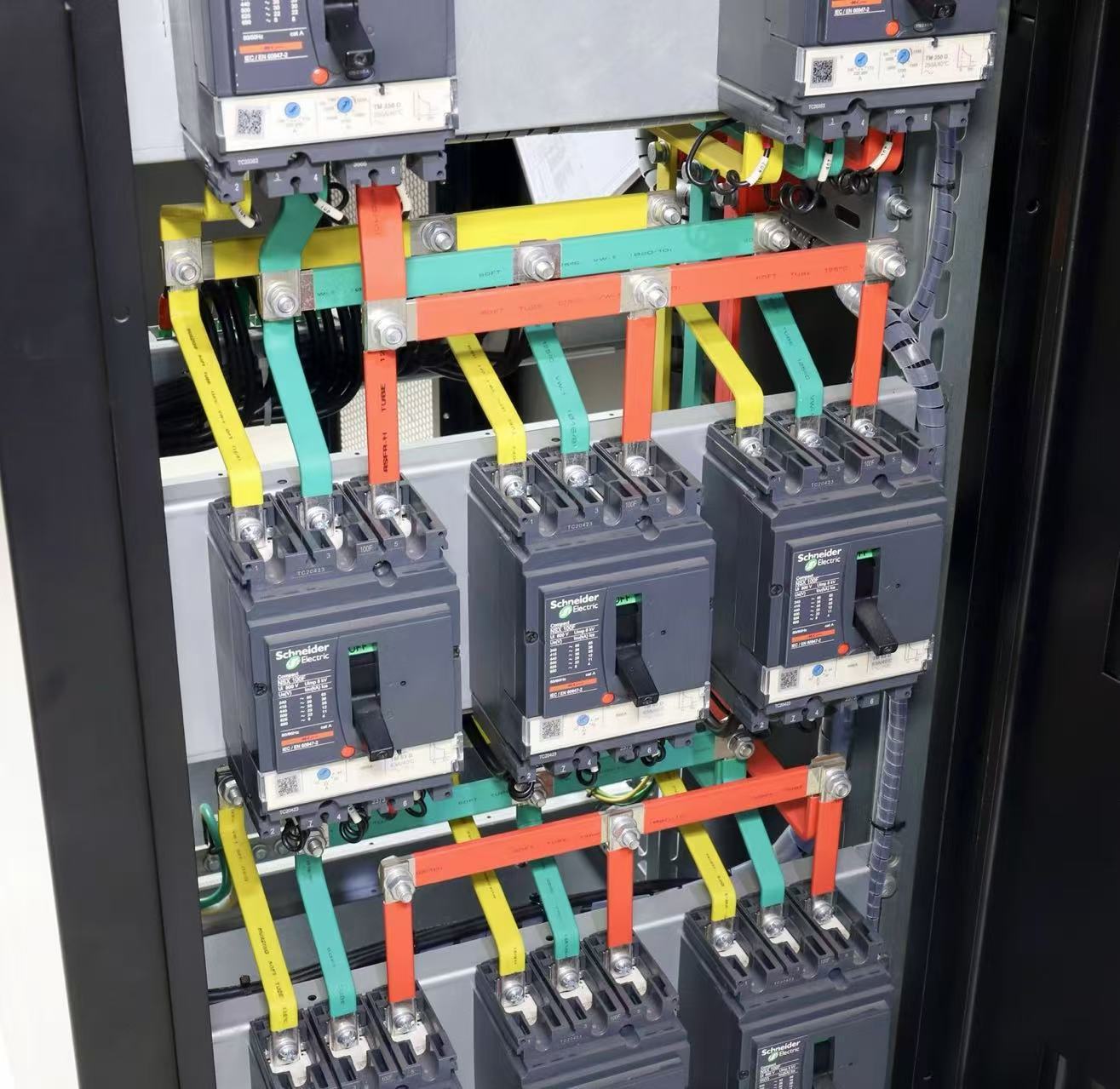

采集硬件的组成包括：精密电流传感器、柜内温湿度传感器、线路温度传感器、电量参数采集单元、线路温度采集单元、开关量采集单元、报警输出设备、隔离输出控制器、智能主机彩色液晶触摸屏、控制保护断路器等。

监控管理软件系统组成包括：采集显示程序、通讯控制程序、网络协议程序、WEN服务程序、系统参数设定程序、外设控制程序等

标配功能

GETWELL格纬尔二代智能配电柜标准配置功能包括：

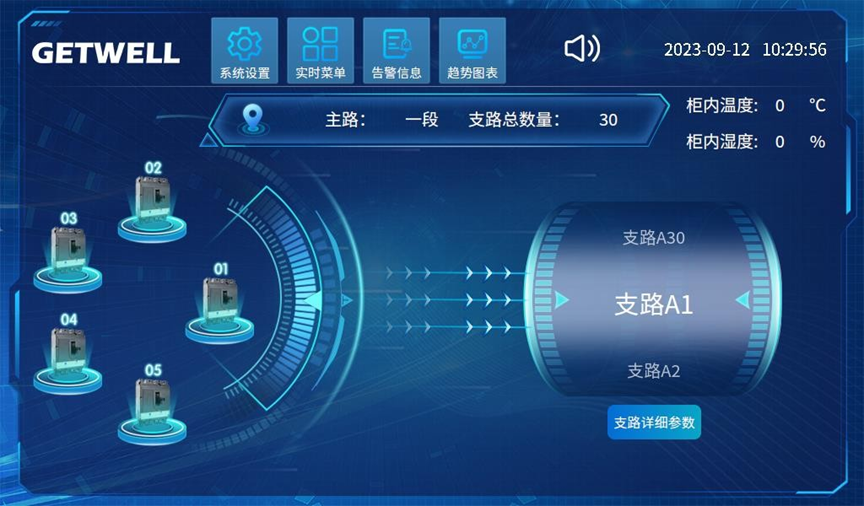

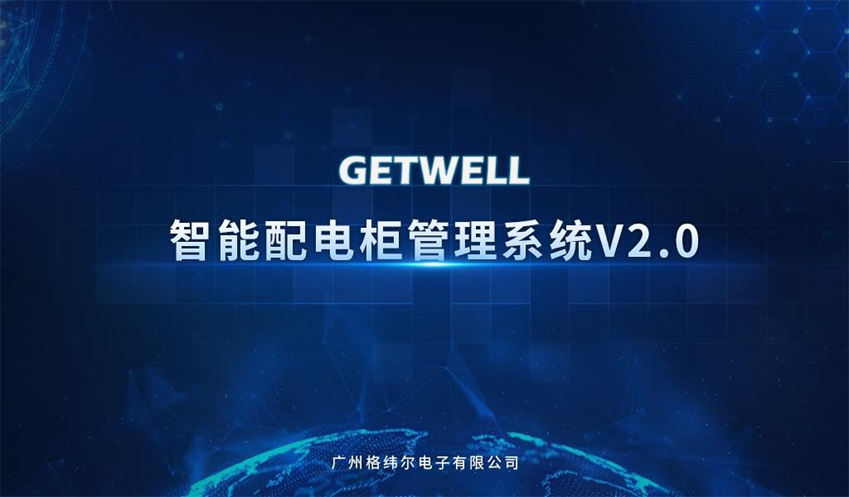

① 开机品牌展示画面、主页LOGO显示画面、支路数量显示、柜内温度湿度环境监控、报警消音功能。

② 进线回路监控功能：实时采集显示开关状态、相电压、线电压、线电流、电压不平衡度、电流不平衡度、三相电流矢量和（零序电流）、各相有功功率、三相总有功功率、各相无功功率、三相总无功功率、各相视在功率、各相功率因数、三相总功率因数、各相负载率、各相有功电量、三相总有功电量、三相正向总有功电量、三相反向总有功电量、各相无功电量、三相总无功电量、三相正向总无功电量、三相反向总无功电量、零地电压、各相电压总谐波畸变率（谐波含量）、各相电流总谐波畸变率、3~31次奇数电压谐波含量分量、3~31次奇数电流谐波含量分量。

③ 输出回路监控功能：支路开关状态（电压采集法）、支路电压、电流、有功功率、无功功率、视在功率、功率因数、电压相位角、电流相位角、有功电量、无功电量、电压总谐波畸变率、电流总谐波畸变率、3~31次奇数电压谐波含量分量、3~31次奇数电流谐波含量分量、负载率。

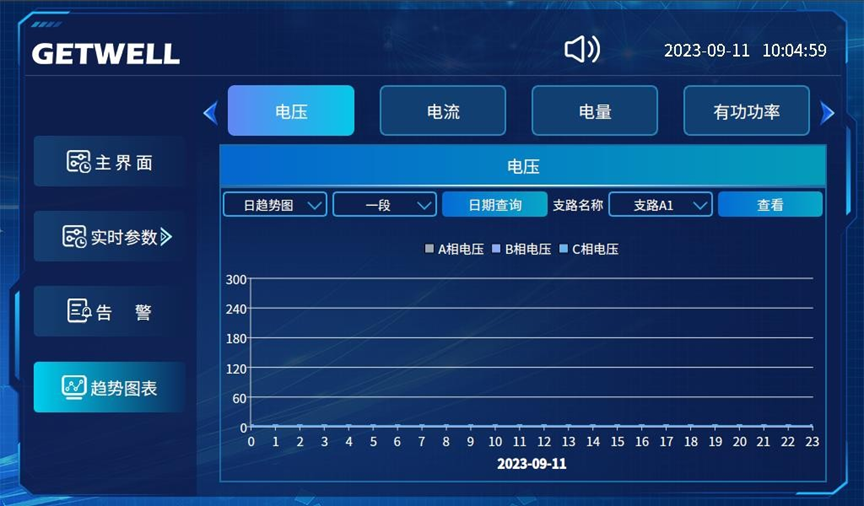

④ 据图表化功能：系统记录每小时的最高电压，平均电流，时段电量，各相及总有功功率平均值，各相及总无功功率平均值，各相及总视在功率平均值，按每天24点方式显示形成趋势图表。并可显示每一支路的最高电压，平均电流，时段电量，有功功率平均值，无功功率平均值，视在功率平均值趋势图表。

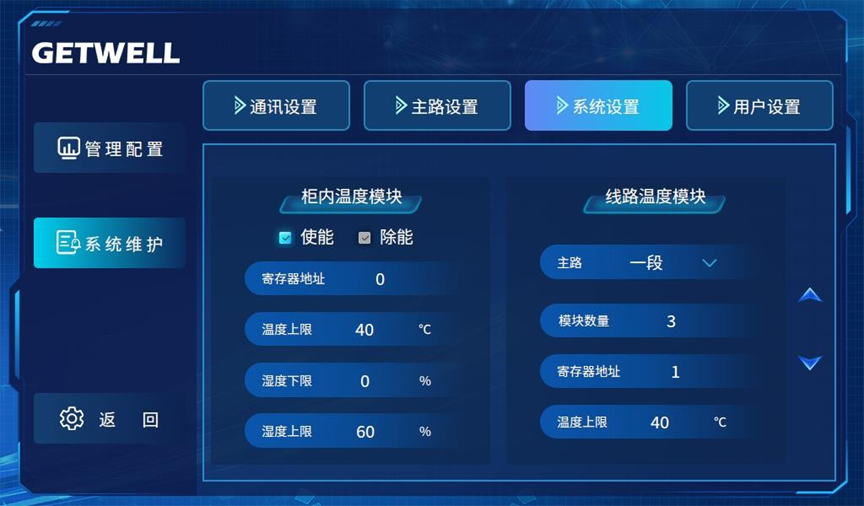

⑤ 阈值设定功能：可设定相关参数阈值，当实时数据超出阈值范围时产生相关报警， 报警关闭后形成历史告警记录。可设定的参数有主路电压上下限，电流上限及上上限，零 地电压上限，电压电流谐波畸变率上限。

拓展功能

1、进线回路各相线缆温度监控功能。值趋势

2、输出回路线缆温度监控功能。

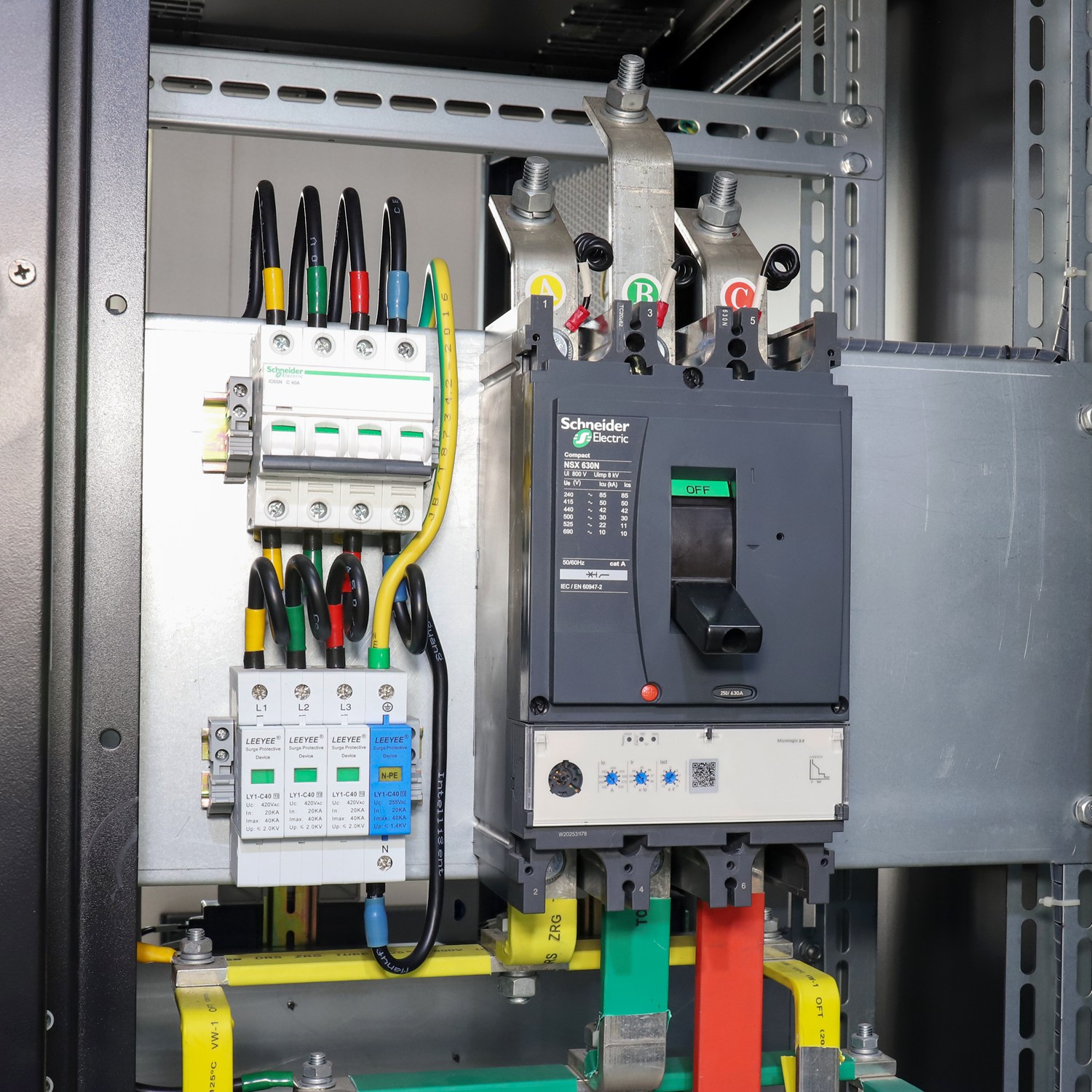

3、防雷器状态监控功能。（已具备)

4、柜内散热风扇自动化功能。（已具备）

5、支路开关分闸控制功能。（已具备）

6、网页查看功能。（待推出）

产品创新与优势

1、本产品对比格纬尔1代配电系统在监控进线及支路电量参数基础上增加了电压电流谐波数据监控，有主路及支路谐波含量报警阈值设置功能，能更直观监视电能质量。

2、本产品对比格纬尔1代配电系统在用户管理分层级的基础上增加了多用户数量，最大支持10个独立用户。

3、产品能最大支持5路进线监控。

4、产品能最大支持5路进线时支路数量达到985支路,单路进线时支持最大197支路。

5、产品新增了柜内温湿度环境监控，并由此控制配电柜散热系统。

6、选配功能线缆温度监控功能为用户用电安全带来极大的可视化管理便捷性。

7、选配功能支路开关分闸控制功能能够实现分时下电需求、实现分时上电需求、亦可在线路温度、电流等参数超限时自动分闸功能，并满足设置一定温度条件时间等待条件后自动合闸的功能。（24年3月推出）

8、与传统的智能精密配电柜本产品可以不由其他动环软件支持实现网页查看功能。（26年3月推出）

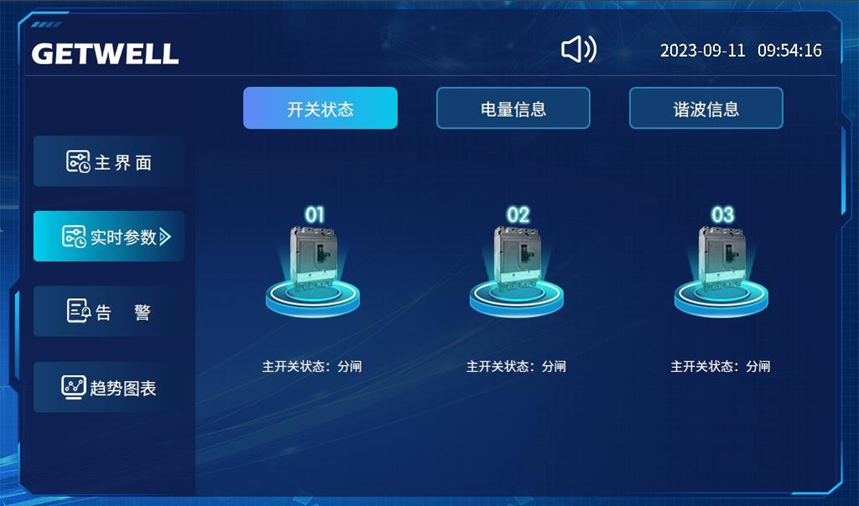

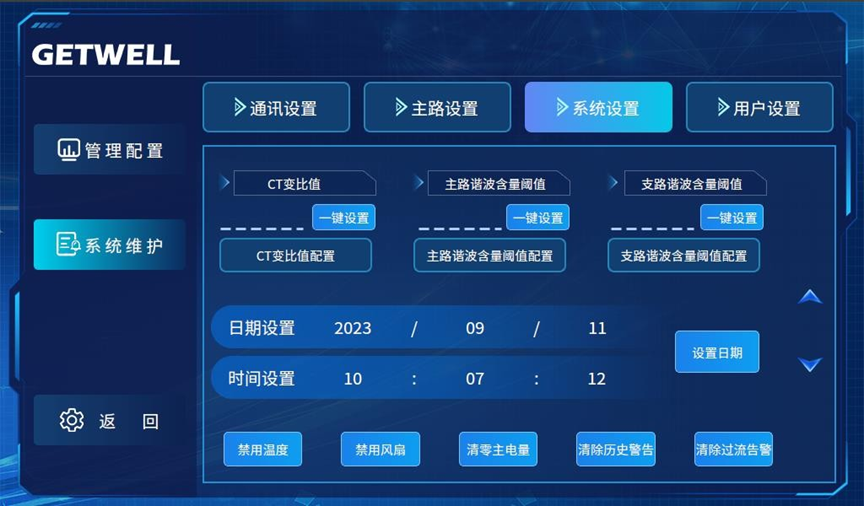

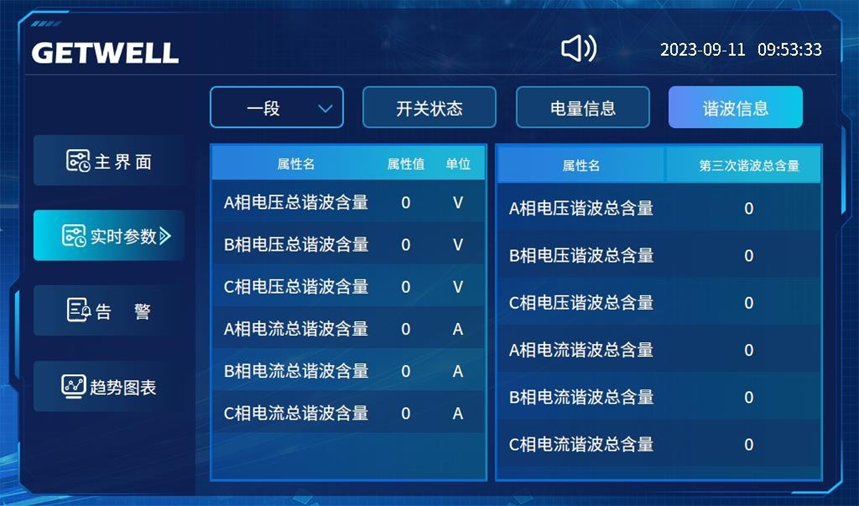

界面展示
