概述

R9单柜/单排一体化数据中心方案，是当今行业中边缘数据领先的应用方案，在各行业的 各个节点机房中广泛应用，并受到行业专家及用户高度认可。包括腾讯、阿里、国家超算中 心、各国有银行、各国家及省市政府单位、各分支机构大量应用，并对其便捷性，可扩容性、 低运营成本（节能高效性）、高可管理性、整洁美观给予了高度评价。

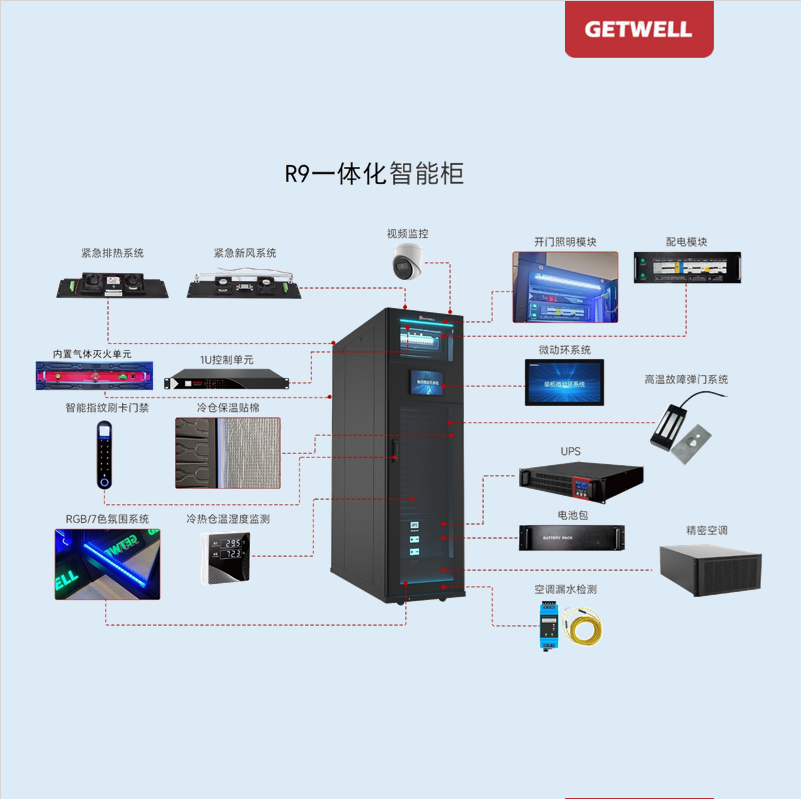

本公司2020 年推出模块化系列数据中心产品解决方案是完全满足小微 型数据中心、网点分支型机房、分布式数据节点等应用场合推出的一体化完整解决方案，该方 案采用了现代模块化数据中心的先进设计理念：例如低 PUE 值设计、封闭冷通道和热通道、气流管理精确送风、变容量机架式机房专用空调、机架式高频 UPS、模块化配电、快速安装、与 机房建筑解耦、便于迁移等多种理念，并且具备全密闭式超静音设计，正常运行噪音可低至 45dB（A）以下。真正做到了微模块即机房，无需专门的机房房间放置，可直放在办公场合、 营业厅、会议室、库房、厂房、生产车间等场合。该方案包括由机柜及气流管理、供配电系 统、机架式 UPS 和电池包、制冷及应急通风、监控管理系统等组成。

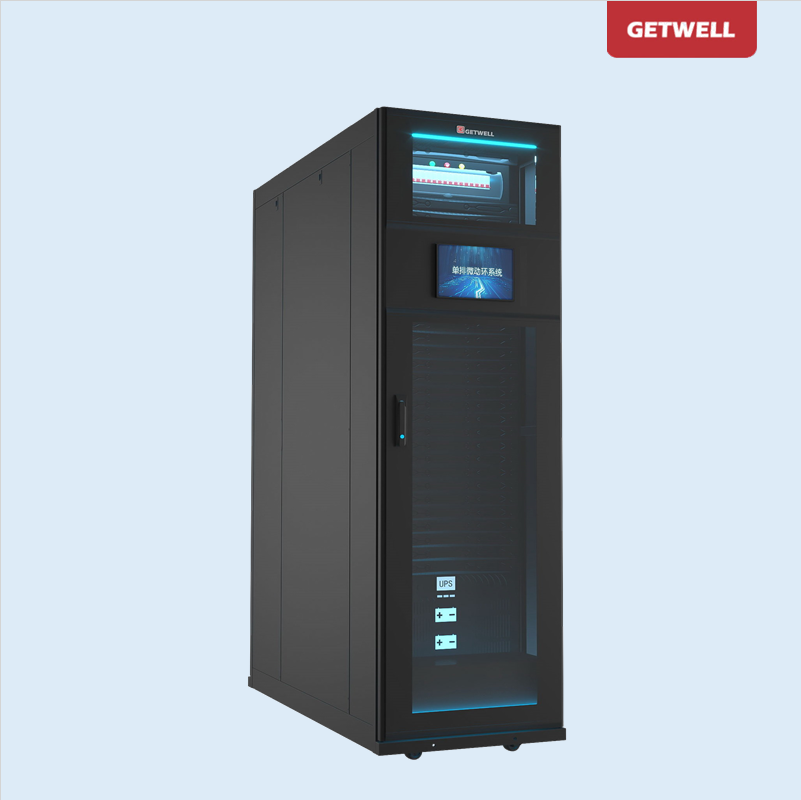

机架采用格纬尔全新高性能服务器机柜为载体，一体化结构设计涵盖多种应用场景，实现 快速部署需要，产品符合行业标准（EIA-310-D）的 19 英寸机架式硬件（包括服务器、语音设 备、数据、网络、互联网、电力产品）高品质机柜，产品承载力强，静态载重≥1800kg，设计 及制造 BS15954、IEC197-2 和 EIN4194 国际工业认证标准，产品抗震测试烈度达到 8-9 级（带 载 500kg 测试）。

先进的热量管理技术

1. 全新柜内单冷或冷热循环结构的柜体架构
2. 提供汽车级高端全面玻璃前门，自发泡胶边密封
3. 提供≥27U 服务器上架空间
4. 提供高温应急进风系统及排风系统，保证设备稳定运行
5. 全部柜体提供故障弹门装置（选配）

先进的场景应用

1. R9 单柜单冷循环，经济高效的应用方案
2. R9 单柜冷热循环，稳定耐用节能之选
3. 主副柜单冷或冷热循环组合使用，实现小空间大容量的使用场景
4. 1+1 组合单冷或冷热循环组合，整体涵盖的完整使用场景
5. 需求多样化的应用，根据应用场景按需调整

快速部署，实现安装即用

1. 工厂预装配电及监测模块，10 英寸触摸屏安装于前门
2. 预装 3.5KW-7.5KW 精密空调，采用由下至上的送风方式
3. 工厂预装 3-6kva/UPS，（不含电池包）
4. 完整的安装预制，各附件出厂前完成安装调试

智能化管理软件

1. 全面电力控制，电力质量监测，数据实时记录上传
2. 空调状态监测，故障及运行状态记录
3. UPS 工作状态监测
4. 柜内温湿度状态监测，可接消防联动
5. 均配置故障弹门功能响应
