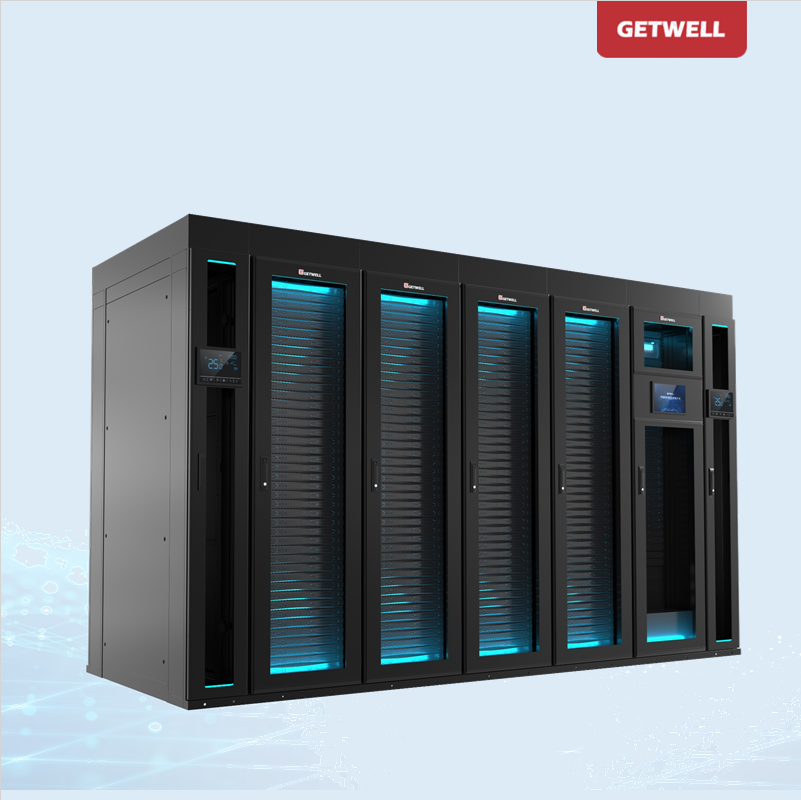

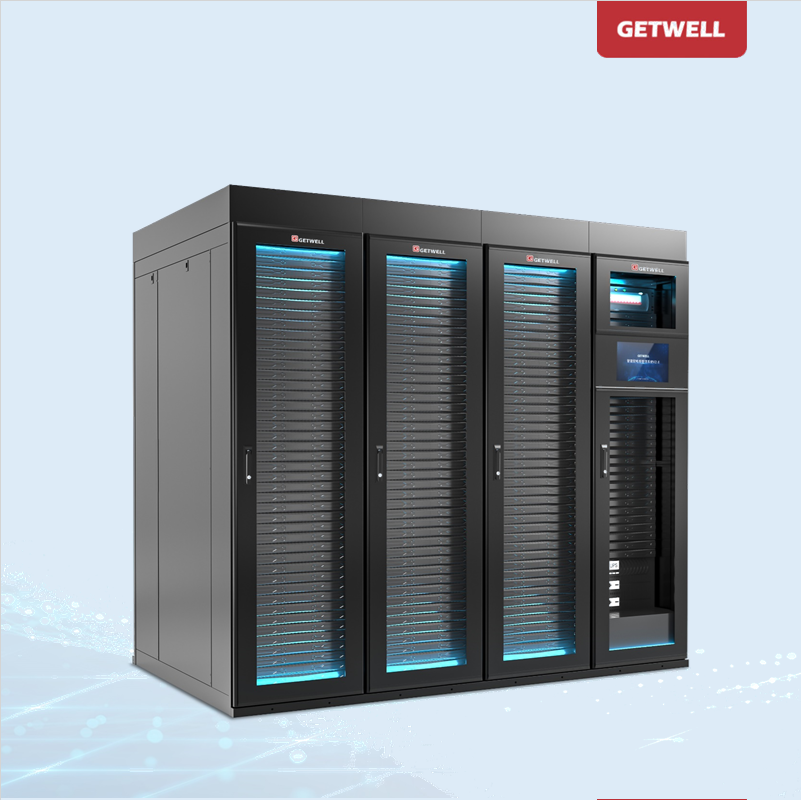

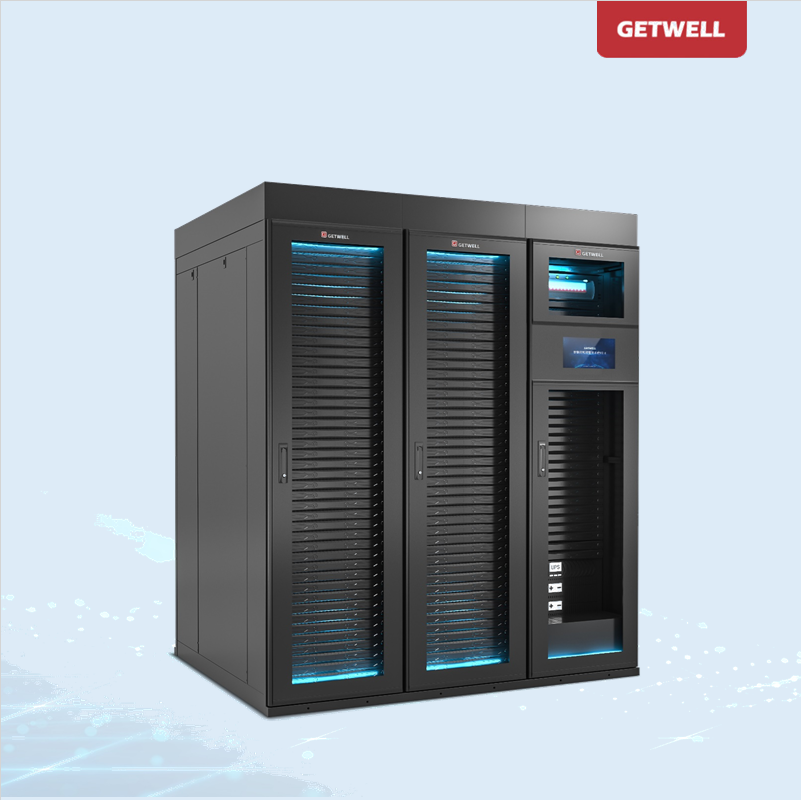

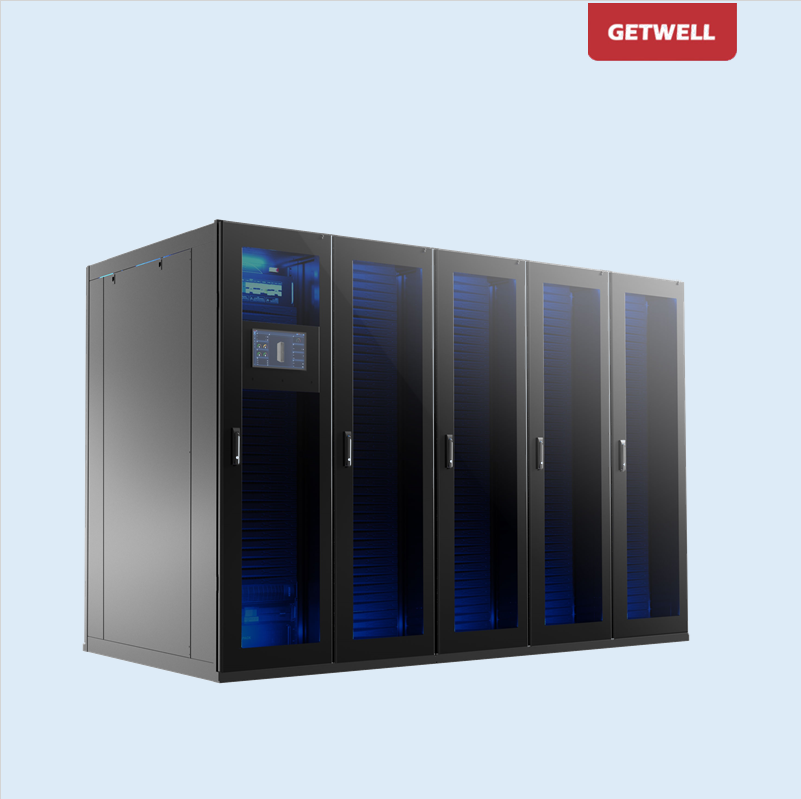

R7 单排微模块机柜

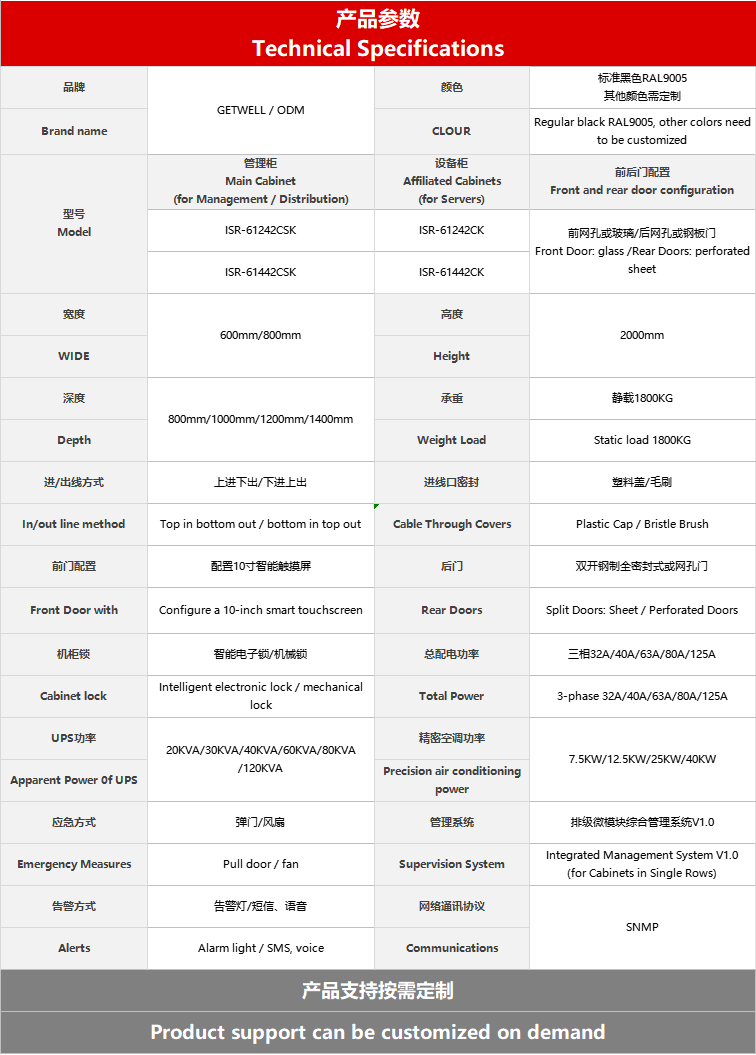

产品介绍

边缘数据(排级冷通道一体化)数据中心详情介绍

  集成了电源、配电、制冷、机柜、环境监控管理 等在内的物理基础设施单元,全部物理组件可在到达客户现场前实现工厂预制及全面检测,通 过边缘控制层级的智能管理及数字化运维软件 APP,帮助客户实现快速部署,实现端到端一站 式交付和远程数字化管理。方案内机柜按照功能可分为综合控制柜,IT设备柜。机柜采用相同的结构设计,机柜架构、外观造型以及尺寸统一,满足IEC60297-1标准,设备安装空间和封闭通道一体化设计。

结构优越G型密封结构,G型九折加工折弯成型框架,承重力达至1800KG,抗震达至9级烈度。

一体化机柜系统具备如下特性:

  1. 机柜尺寸为600*1200~1400*2000(不含轮和支撑脚)
  2. 冷封闭模式:机柜前单开全面贴高强度玻璃密封门,后门双开通风率为67%网孔门开放热通道
  3. 冷热封闭模式:机柜前后单开全面贴高强度玻璃密封门,保留冷热通道仓200mm封闭冷热通道,实现内循环更节能.
  4. 机柜兼容上走线和下走线方案
  5. 安装方孔条前后位置可调
  6. 含一套10英寸监控触摸屏(微动环系统兼容)
  7. 方案内含有机架式一体管理单元(负责强电、弱电和综合管理系统),配电内容:含UPS输入输出配电、提供维修旁路及扩展输出接口,综合管理配电等
  8. LED照明安装于机柜门内顶部,开门启动亮灯,闭门关闭,照度200流明,实现柜内照明,电压为12V,统一由控制箱供电。LED(RGB)7色氛围系统安装机柜门框内,照度200流明,配置2段0.5米RGB/LED灯条
  9. 机柜常用配件:气流遏制盲板,层板,L型支架,密封毛刷挡条等选配

不间断电源(UPS)系统

采用高频机架式UPS,三进单出。功率为20KVA。DC电压:±192V,输出功率因数0.9, 频率50hz, 32节电池,满足20kvaUPS主机延时2小时配置.

特性: 先进的DSP数字控制技术,使UPS的性能更高,产品性能更加稳定,品质更加可靠

绿色环保,符合国家电子信息产品污染控制管理办法,产品在正常使用情况下,不会对环境和人身造成伤害

有源输入功率因数校正(PFC), 采用数字化控制的有源功率因数校正技术,使输入功率因数高达0.99以上,以避免电网环境受到污染,达到节能和降低系统成本的目的

宽输入电压和频率范围;极宽的输入电压和频率范围,即使在电力环境非常恶劣的地区也能稳定的工作在市电供电模式,减少了电池放电的次数,延长电池的使用寿命

零切换  市电异常时,UPS转入电池供电,UPS供电模式的转换时间为零,有效保证负载运行的安全性和可靠性

频率自适应系统可以设置成固定的50Hz或者60Hz系统。或者自动识别并适应50Hz/60Hz电源系统,满足不同电源系统的要求

负载功率因数为0.9适应目前多数用电设备的特性,提高机器的带载能力

强大的扩展性功能智能插槽提供了丰富的可扩展功能,可以选择USB卡,AS400卡,CMC监控卡,SNMP卡,RS485卡,EMD环境监测卡

空调系统

采用7.5kW精密空调,机架式安装,高度8U,单冷型,含室外机。变频压缩机制冷量动态调节避免凝露,内外EC风机风量自动调节,内置冷媒压力温度传感器,电子膨胀阀。

产品特性:

  1. 超高制冷密度,高度仅10U,节省柜内空间。
  2. 采用高效节能的直流变频制冷系统,制冷量30~100%之间可调;
  3. 室内EC风机设计,无极调节出风量,高效节能;
  4. 可选湿膜型加湿器,精准湿度控制,低加湿功耗,高效节能;
  5. 大面积蒸发器设计,采用亲水铝翅片,避免吹水隐患;
  6. 内置冷媒高、低压智能传感器,支持远程故障诊断;
  7. 室内外机采用快速连接头,安装便捷。
  8. 冷凝排水泵支持气液混合,确保排水可靠、彻底

配电系统

机架式配电模块,配置电量仪表,监控主路参数,断路器品牌采用施耐德开关,满足排级一拖三,四台机柜(每台机柜支持5KW),两台5.9KW机架式空调接入,一台20KVA机架式UPS主机及本套排级系统的所有配电需求。

消防系统(选装)

采用机架式灭火单元,含控制元件,备用电源,485通讯模块,外接220V电源(温感、烟感各4个、声光报警1个)、冲装5KG药剂。

机架嵌入式气体灭火装置(简称“机架式灭火装置”)是一种按用户机柜尺寸配套开发的灭火装置,设置在机房的机柜内,独立封装成型、无需加装外部管路、喷头,是一款具有集探火、灭火于一体的高集成的微型灭火设备。

灭火装置设有感温元件和电磁型驱动装置,具有定温自动启动,或接受外部信号进行启动,喷洒灭火剂实施灭火的“双保险”功能。

智能型灭火装置,内置控制单元模块,具有报警接入、压力指示、喷洒指示、欠压报警、声光报警、紧急启动、定温启动及电控启动等功能。

灭火装置启动后输出信号反馈给消防控制中心。智能型灭火装置还具有 485 通讯接口,消防主机可以实时检测、掌控每台机柜及灭火装置的状态。

机柜软件监控系统

配置一体化智能触屏监控主机,带10.1寸液晶触摸屏,Linux系统,内置监控软件,可接入UPS,空调,配电柜,温湿度,水浸,烟感等综合动力环境设备;软件为B/S架构,即可本地展示,也可Web远程访问;系统对外提供标准的SNMP或者MODBUS-TCP北向接口接入上一级系统集成。

金属机身,10.1吋触屏,不占机架U位,柜门安装,节省微模块宝贵的空间,

嵌入式工业处理器,1.8GHz主频,四核cortex A17,2GB 内存,16G存储空间。

集成2路RS232/485兼容串口, 6路RS485口,9路DI,6路DO, 2个USB接口,一个以太网口。

具备4个维根接口,内置3G/4G modem/WiFi扩展,

主机提供多达8组12V对外输出,单个端口最大输出10W,整机最大输出功率30W,满足单柜配置传感器12V供电需求;主机提供2个温湿度专用RJ45接口,供电和RS485一体化,单RJ45口支持15个温湿度级联。

linux操作系统,开源不受限,安全可靠。

本地监控界面直观,操作简单,软件内置,无需安装。

支持在线配置,无需使用另外的配置工具,方便现场调试。

B/S架构,直接Web远程访问,无需安装客户端。

支持手机APP。

具备微模块级的PUE检测、计算和显示功能,以数据仪表盘的方式显示微模块的PUE值并可查看历史PUE曲线

有微模块数据中心监控系统软件著作权证书。
