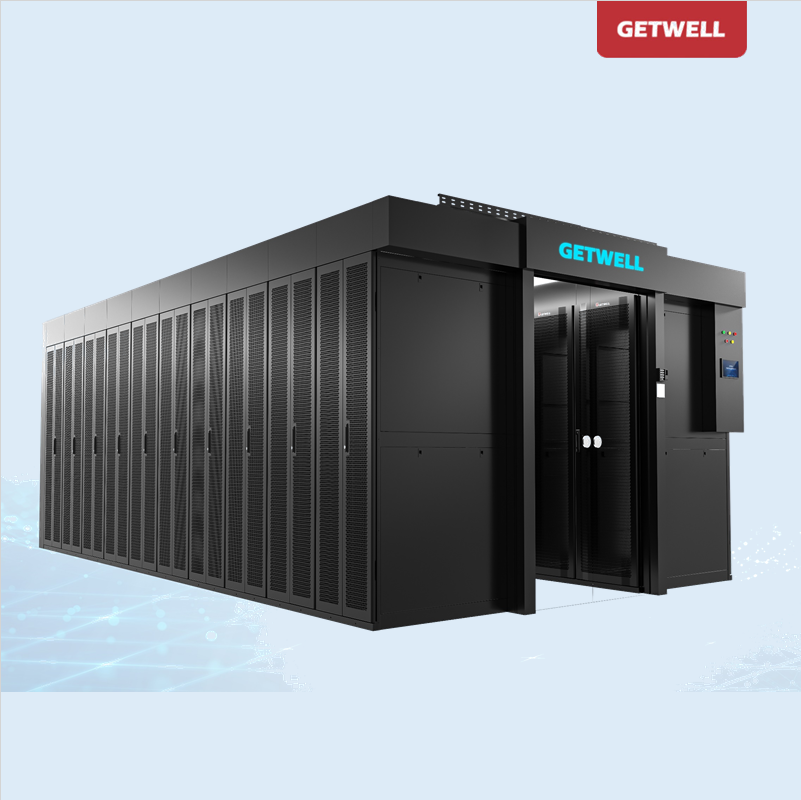

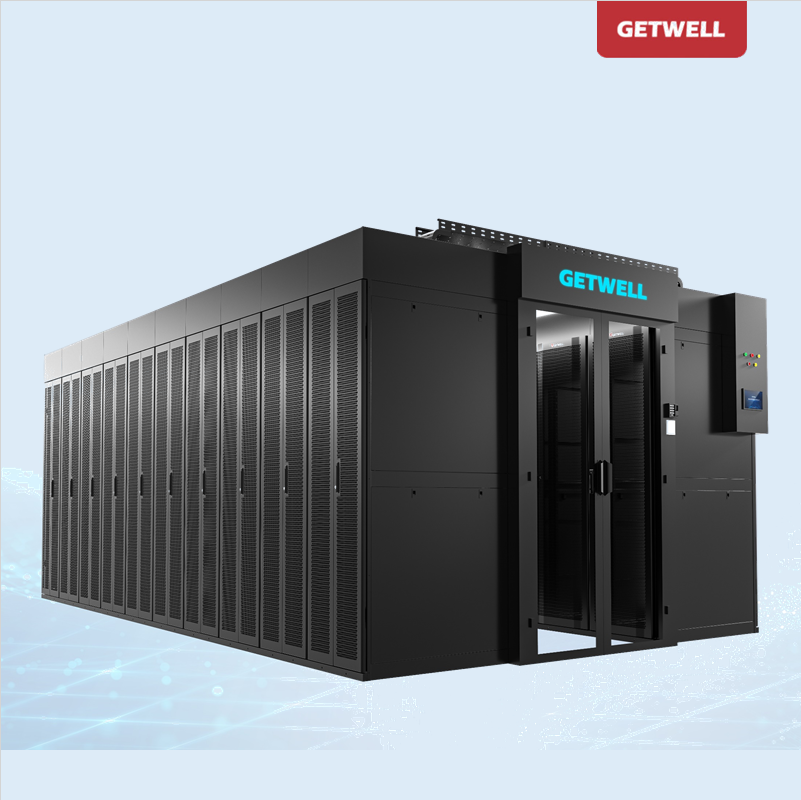

A5系列经济型冷通道微模块介绍：

A5 系列气流遏制系统是有效提高机柜从低密度计算向中高密度计算升级的必备设备组件。 气流遏制系统作为中高密度机房发展历程中的关键部件，能有效提高传统机柜的空调利用率，  节省电力输出，提高安全性能，有效防止用于冷却机柜内设备的冷空气混合短路。通常气流遏 制系统主要有 5 个部件：气流遏制通道门（可旋转双开和平移双开，自动关门）、通道气流遏 制系统天窗（活动式)、通道机柜与空调机之间间隙的气流遏制配合组件、机柜正面气流遏制 1U~2U 单元盲板，立骨柱气流遏制封闭板、LED 智能照明和顶部气流遏制智能控制系统。

冷热气流遏制系统，旨在最大限度地提高机架、行级或机房层面制冷的可预测性、容量和 效率，提高制冷系统的效率，同时为关键 IT 设备和人员提供保护，是一种智能化的散热解决方案。冷热气流遏制系统可用于为气流遏制制冷系统提供智能通信，从而确保合适的冷气流量 以匹配 IT 设备的负载，与传统制冷系统相比能够降低风扇的能耗，能够适应不同的机架高度、通道宽度和机架深度，以支持热通道或冷通道气流遏制。

         采用最新的密闭通道建设，保证计算机房内计算机系统是否能稳定可靠地运行，  保证各类信息通讯畅通无阻。由于计算机机房的环境必须满足计算机等各种微机电子设备和工

作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、 防雷和接地等要求，所以一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节 能高效和具有可扩充性的机房。

         项目包括：通道侧气流遏制密闭组件，通道前后端密闭门，消防联动可开式密闭通道门，环境监控，现场特殊环境定制密闭组件等，实施冷通道机房工程。

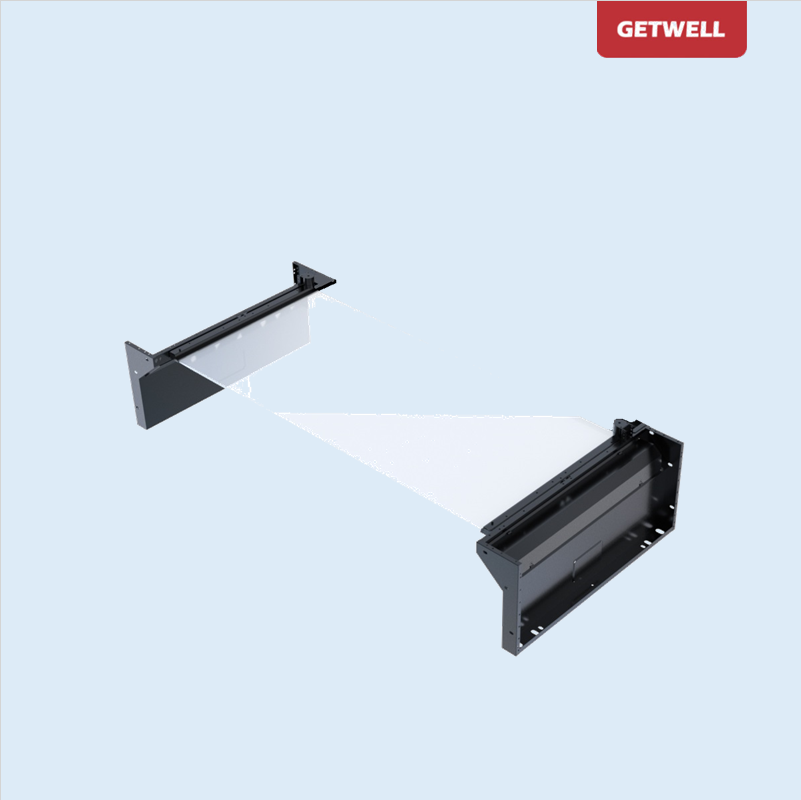

         根据冷通道天窗组件使用需求，具有固定型天窗、活动型天窗、功能型天窗三种类型可供选择，活动/固定天窗：采用 12V 电磁式磁力锁，磁力闭合，断电消磁，具备天窗状态实时监控功能，由中央控制单元集中供电和控制。活动天为窗通过联动功能控制打开，能根据机房消 防提供的联动信号自动打开，感应开启时间不超过 1s，打开角度 85 度，活动天窗冷通道总 面积不少于 70%，满足通道内的消防要求。

※ 根据使用天窗类型，活动天窗开启后冷通道的净高大于 2.0 米或 2.2 米以上不影响机柜 门的打开，互不干涉，保证日常维护工作和维护人员安全。

※ 列头与列尾间设置活动门，成一个密闭的空间，让冷空气流有效的进入设备。活动门为钣 金包覆钢化玻璃门，透明材料符合 GB15763.2-2005《建筑用安全玻璃》国家标准。

※ 冷通道的活动门设计为常闭状态，门有缓冲密闭装置，提供较好防护。安装推拉把手，开 门有良好的手感和滑动感，没有卡顿及摇晃感，门与柜架的密合度严密。

※ 冷通道端门有多种配套选择：钢制框架镶嵌5厘玻璃的开合门、不带门合的10厘钢化全玻璃平移门、带门合的10厘钢化全玻璃平移门、 所有门均可以选择手动和电动门。

※ 冷通道密闭系统预留端口与机房消防整体联动，可根据不同形式的机房消防信号进行自动 打开活动天窗，消除通道内险情。

※ 冷通道密闭系统所有单元组件采用独具良好的耐磨性、耐蚀性，精细加工，整体冲压成 型，高可靠接触，单元开启寿命试验均在 5000 次以上，安全耐用无松动现象，确保气流输出 的密封性。

※ 冷通道密闭系统各个金属部件均接地，以实现整体接地，而且接地可通过接地铜带上的接地引出线接至机房的接地铜排上。
